Messing Kupplungen Form H
Messing Kupplung gerade mit Schlauchtülle und Absperrventil
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +180°C
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage erhältlich.
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage erhältlich.

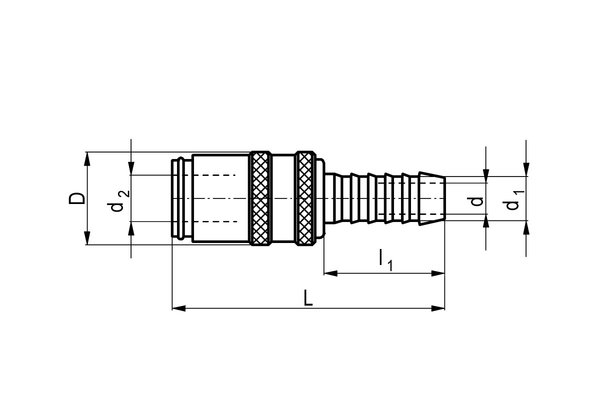

| Artikelnummer | d | D | L | I1 | d1 | d2 | Stückpreis CHF |
|---|---|---|---|---|---|---|---|
| CB06M1001V79 | 6 | 18 | 53 | 22.5 | 7.9 | 9 | 11.50 |
| CB06M1001V95 | 6 | 18 | 53 | 22.5 | 9.5 | 9 | 10.50 |
| CB06M1001V127 | 6 | 18 | 55.5 | 25 | 12.7 | 9 | 11.50 |
| CB09M1001V95 | 9 | 23.5 | 59 | 22.5 | 9.5 | 13 | 12.90 |
| CB09M1001V127 | 9 | 23.5 | 61.5 | 25 | 12.7 | 13 | 12.50 |
| CB13M1001V190 | 13 | 32.5 | 92 | 34 | 19 | 19 | 32.00 |
Werkstoffe
Anschlussstücke, Ventilkörper, Ventil: Messing 58 blankEntriegelungshülse: Messing 58 blank
Kugeln: Edelstahl 1.4034
Federn, Sperring: Edelstahl 1.4310
Dichtung: FKM ( PTFE-beschichtet )
