Messing Kupplungen Form H
Messing Kupplung gerade mit Aussengewinde ohne Absperrventil
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +200°C
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage

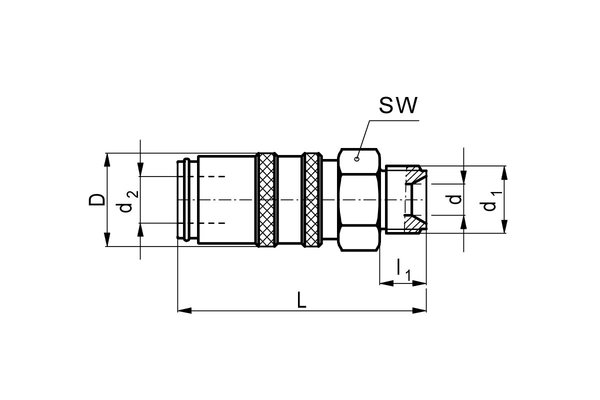

| Artikelnummer | d | D | L | I1 | d1 | d2 | SW | Stückpreis CHF |
|---|---|---|---|---|---|---|---|---|
| CB06M1101-14 | 6 | 18 | 48 | 9 | G1/4" | 9 | 17 | 11.30 |
| CB06M1101-38 | 6 | 18 | 48 | 9 | G3/8" | 9 | 19 | 12.00 |
| CB06M1101-1415 | 6 | 18 | 48 | 9 | M14x1.5 | 9 | 17 | 9.80 |
| CB09M1101-14 | 9 | 23.5 | 52 | 9 | G1/4" | 13 | 22 | 13.60 |
| CB09M1101-38 | 9 | 23.5 | 52 | 9 | G3/8" | 13 | 22 | 14.50 |
| CB09M1101-38-KB | 9 | 23.5 | 39 | 9 | G3/8" | 13 | 22 | 12.70 |
| CB09M1101-12 | 9 | 23.5 | 53 | 10 | G1/2" | 13 | 21 | 15.60 |
| CB09M1101-1615 | 9 | 23.5 | 52 | 9 | M16x1.5 | 13 | 22 | 13.60 |
| CB13M1101-12 | 13 | 32.5 | 74.5 | 12 | G1/2" | 19 | 30 | 36.00 |
| CB13M1101-34 | 13 | 32.5 | 78.5 | 16 | G3/4" | 19 | 30 | 36.00 |
| CB13M1101-2415 | 13 | 32.5 | 74 | 12 | M24x1.5 | 19 | 30 | 36.00 |
Werkstoffe
Anschlussstücke, Ventilkörper, Ventil: Messing 58 blankEntriegelungshülse: Messing 58 vernickelt
Kugeln: Edelstahl 1.4034
Federn, Sperring: Edelstahl 1.4310
Dichtung: FKM ( PTFE-beschichtet )
