Saphir Kupplungen
Edelstahl Kupplung 45° mit Schlauchtülle mit Absperrventil und Sicherungshülse
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +180°C
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage erhältlich.
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage erhältlich.

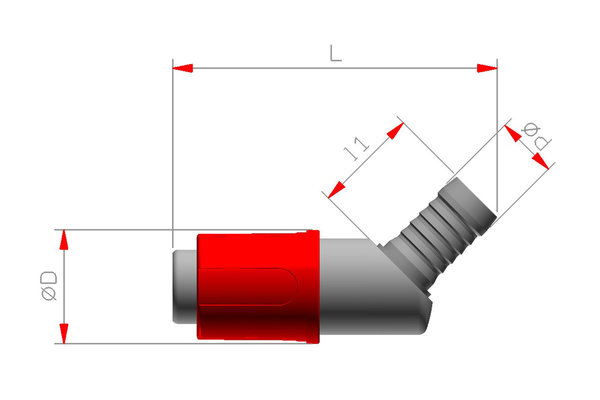

| Artikelnummer | DN | d | D | L | I1 | Farbe | Stückpreis CHF |
|---|---|---|---|---|---|---|---|
| CB05I1002V95-B/S | 5 | 9.5 | 17.6 | 61.35 | 22.15 | blau | 39.50 |
| CB05I1002V95-R/S | 5 | 9.5 | 17.6 | 61.35 | 22.15 | rot | 39.50 |
| CB09I1002V127-B/S | 9 | 13.5 | 25.8 | 73.2 | 22 | blau | 46.50 |
| CB09I1002V127-R/S | 9 | 13.5 | 25.8 | 73.2 | 22 | rot | 46.50 |
Werkstoffe
Grundkörper und Anschlussstücke: 18% ChromstahlVerriegelungssystem: PEEK
Dichtung und O-Ringe: FKM (PTFE-beschichtet)
