Edelstahl Kupplungsnippel gerade mit Aussengewinde und Absperrventil (lange Bauform)
Edelstahl Kupplungsnippel gerade mit Aussengewinde und Absperrventil (lange Bauform)

Saphir Kupplungen

Edelstahl Kupplungsnippel gerade mit Aussengewinde und Absperrventil (lange Bauform)

Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +180°C
Betriebsdruck (statisch): 15 bar

Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen.

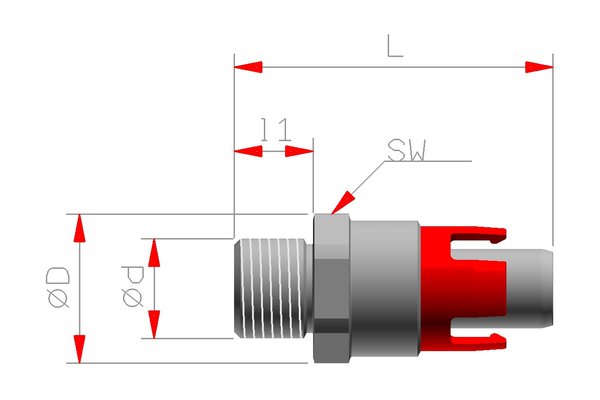

Artikel­nummerDNdDLI1SWFarbeStück­preis CHF
CB05I2001V18-B/LB5G1/8"1544.11014blau22.50
CB05I2001V18-R/LB5G1/8"1544.11014rot22.50
CB05I2001V14-B/LB5G1/4"18.544.11017blau23.00
CB05I2001V14-R/LB5G1/4"18.544.11017rot23.00
CB05I2001V38-B/LB5G3/8"18.546.11219blau23.50
CB05I2001V38-R/LB5G3/8"18.546.11219rot23.50
CB05I2001V1010-B/LB5M10x1.01542.1814blau22.50
CB05I2001V1010-R/LB5M10x1.01542.1814rot22.50
CB05I2001V1415-B/LB5M14x1.518.544.11017blau23.00
CB05I2001V1415-R/LB5M14x1.518.544.11017rot23.00
CB05I2001V1615-B/LB5M16x1.518.546.11219blau23.50
CB05I2001V1615-R/LB5M16x1.518.546.11219rot23.50
CB09I2001V14-B/LB9G1/4"2448.81022blau27.50
CB09I2001V14-R/LB9G1/4"2448.81022rot27.50
CB09I2001V38-B/LB9G3/8"2448.610.522blau27.50
CB09I2001V38-R/LB9G3/8"2448.610.522rot27.50
CB09I2001V12-B/LB9G1/2"2450.812.522blau27.50
CB09I2001V12-R/LB9G1/2"2450.812.522rot27.50
CB09I2001V1415-B/LB9M14x1.52448.810.522blau27.50
CB09I2001V1415-R/LB9M14x1.52448.810.522rot27.50
CB09I2001V1615-B/LB9M16x1.52450.812.522blau27.50
CB09I2001V1615-R/LB9M16x1.52450.812.522rot27.50
CB09I2001V2015-B/LB9M20x1.525.850.51222blau27.50
CB09I2001V2015-R/LB9M20x1.525.850.51222rot27.50

Werkstoffe

Grundkörper und Anschlussstücke: 18% Chromstahl
Verriegelungssystem: PEEK
Dichtung und O-Ringe: FKM ( PTFE-beschichtet )

Für Beratung und Bestellung:
