Saphir Kupplungen
Edelstahl Kupplungsnippel gerade mit Innengewinde ohne Absperrventil (kurze Bauform)
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +180°C
Betriebsdruck (statisch): 15 bar
Betriebsdruck (statisch): 15 bar

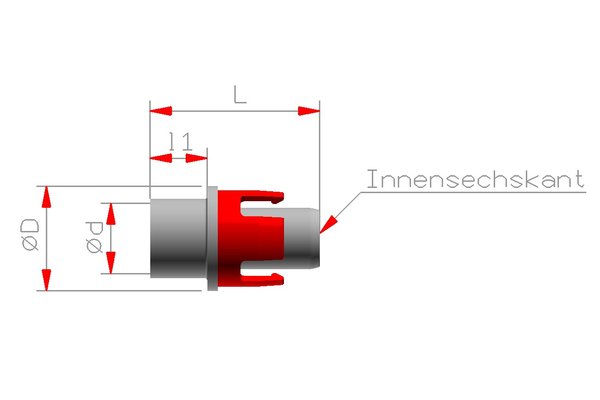

| Artikelnummer | DN | d | D | L | I1 | 6-kt | Farbe | Stückpreis CHF |
|---|---|---|---|---|---|---|---|---|
| CB05I2101-18-B/KB | 5 | G1/8" | 13.6 | 28 | 10 | 5 | blau | 9.50 |
| CB05I2101-18-R/KB | 5 | G1/8" | 13.6 | 28 | 10 | 5 | rot | 9.50 |
| CB05I2101-14-B/KB | 5 | G1/4" | 15.8 | 30 | 12 | 5 | blau | 9.50 |
| CB05I2101-14-R/KB | 5 | G1/4" | 15.8 | 30 | 12 | 5 | rot | 9.50 |
| CB05I2101-1010-B/KB | 5 | M10x1.0 | 13.6 | 28 | 10 | 5 | blau | 10.00 |
| CB05I2101-1010-R/KB | 5 | M10x1.0 | 13.6 | 28 | 10 | 5 | rot | 10.00 |
| CB05I2101-1415-B/KB | 5 | M14x1.5 | 15.8 | 30 | 12 | 5 | blau | 9.50 |
| CB05I2101-1415-R/KB | 5 | M14x1.5 | 15.8 | 30 | 12 | 5 | rot | 9.50 |
| CB09I2101-14-B/KB | 9 | G1/4" | 20 | 35.4 | 12 | 8 | blau | 13.00 |
| CB09I2101-14-R/KB | 9 | G1/4" | 20 | 35.4 | 12 | 8 | rot | 13.00 |
| CB09I2101-38-B/KB | 9 | G3/8" | 20 | 35.4 | 12 | 8 | blau | 11.50 |
| CB09I2101-38-R/KB | 9 | G3/8" | 20 | 35.4 | 12 | 8 | rot | 11.50 |
| CB09I2101-12-B/KB | 9 | G1/2" | 20 | 35.4 | 12 | 8 | blau | 12.40 |
| CB09I2101-12-R/KB | 9 | G1/2" | 20 | 35.4 | 12 | 8 | rot | 12.40 |
| CB09I2101-1415-B/KB | 9 | M14x1.5 | 20 | 35.4 | 12 | 8 | blau | 11.50 |
| CB09I2101-1415-R/KB | 9 | M14x1.5 | 20 | 35.4 | 12 | 8 | rot | 11.50 |
| CB09I2101-1615-B/KB | 9 | M16x1.5 | 20 | 35.4 | 12 | 8 | blau | 11.50 |
| CB09I2101-1615-R/KB | 9 | M16x1.5 | 20 | 35.4 | 12 | 8 | rot | 11.50 |
Werkstoffe
Grundkörper und Anschlussstücke: 18% ChromstahlVerriegelungssystem: PEEK
