Saphir Kupplungen
Edelstahl Kupplungsnippel gerade mit Innengewinde und Absperrventil (lange Bauform)
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +180°C
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen.
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen.

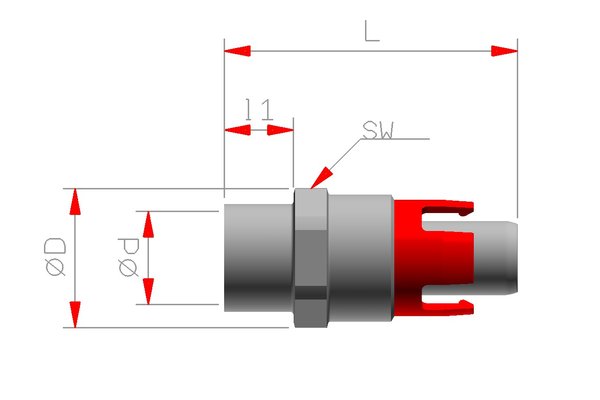

| Artikelnummer | DN | d | D | L | I1 | SW | Farbe | Stückpreis CHF |
|---|---|---|---|---|---|---|---|---|
| CB05I2101V18-B/LB | 5 | G1/8" | 15 | 44.1 | 12 | 14 | blau | 22.50 |
| CB05I2101V18-R/LB | 5 | G1/8" | 15 | 44.1 | 12 | 14 | rot | 22.50 |
| CB05I2101V14-B/LB | 5 | G1/4" | 18.5 | 44.1 | 12 | 17 | blau | 23.00 |
| CB05I2101V14-R/LB | 5 | G1/4" | 18.5 | 44.1 | 12 | 17 | rot | 23.00 |
| CB05I2101V1010-B/LB | 5 | M10x1.0 | 15 | 44.1 | 12 | 14 | blau | 22.50 |
| CB05I2101V1010-R/LB | 5 | M10x1.0 | 15 | 44.1 | 12 | 14 | rot | 22.50 |
| CB05I2101V1415-B/LB | 5 | M14x1.5 | 18.5 | 44.1 | 12 | 17 | blau | 23.00 |
| CB05I2101V1415-R/LB | 5 | M14x1.5 | 18.5 | 44.1 | 12 | 17 | rot | 23.00 |
| CB09I2101V14-B/LB | 9 | G1/4" | 24 | 50.4 | 12 | 22 | blau | 27.50 |
| CB09I2101V14-R/LB | 9 | G1/4" | 24 | 50.4 | 12 | 22 | rot | 27.50 |
| CB09I2101V38-B/LB | 9 | G3/8" | 24 | 50.4 | 12 | 22 | blau | 27.50 |
| CB09I2101V38-R/LB | 9 | G3/8" | 24 | 50.4 | 12 | 22 | rot | 27.50 |
| CB09I2101V1415-B/LB | 9 | M14x1.5 | 24 | 50.4 | 12 | 22 | blau | 27.50 |
| CB09I2101V1415-R/LB | 9 | M14x1.5 | 24 | 50.4 | 12 | 22 | rot | 27.50 |
| CB09I2101V1615-B/LB | 9 | M16x1.5 | 24 | 50.4 | 12 | 22 | blau | 27.50 |
| CB09I2101V1615-R/LB | 9 | M16x1.5 | 24 | 50.4 | 12 | 22 | rot | 27.50 |
Werkstoffe
Grundkörper und Anschlussstücke: 18% ChromstahlVerriegelungssystem: PEEK
Dichtung und O-Ringe: FKM (PTFE-beschichtet)
