Edelstahl Kupplungen Form H

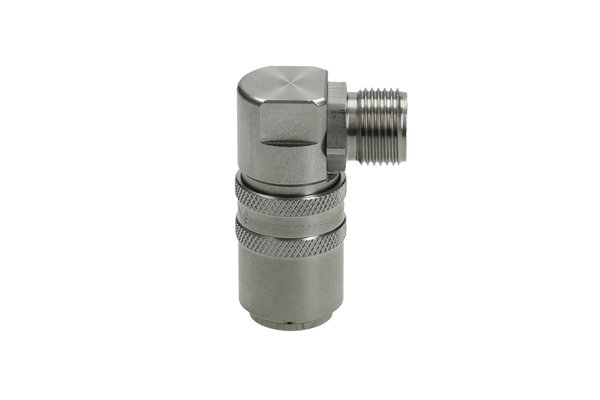

Edelstahl Kupplung 90° DN09 mit Aussengewinde G3/8 und Absperrventil
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +180°C
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage erhältlich.
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage erhältlich.

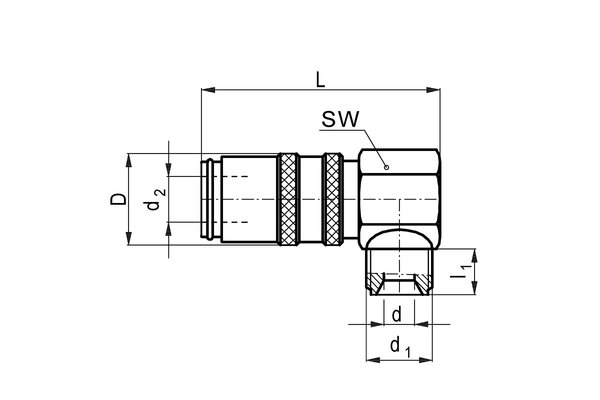

| Artikelnummer | d | D | L | I1 | d1 | d2 | SW | Stückpreis CHF |
|---|---|---|---|---|---|---|---|---|
| CB06I1103V14 | 6 | 18 | 47 | 12 | G1/4" | 9 | 16 | 34.00 |
| CB06I1103V1415 | 6 | 18 | 47 | 12 | M14x1.5 | 9 | 16 | 31.50 |
| CB09I1103V38 | 9 | 23.5 | 54 | 12 | G3/8" | 13 | 22 | 33.00 |
| CB09I1103V1615 | 9 | 23.5 | 54 | 12 | M16x1.5 | 13 | 22 | 35.00 |
Werkstoffe
Anschlussstücke, Ventilkörper, Ventil: Edelstahl 1.4305Entriegelungshülse: Edelstahl 1.4305
Kugeln: Edelstahl 1.4034
Federn, Sperring: Edelstahl 1.4310
Dichtung: FKM ( PTFE-beschichtet )
