Messing Kupplungen Form H

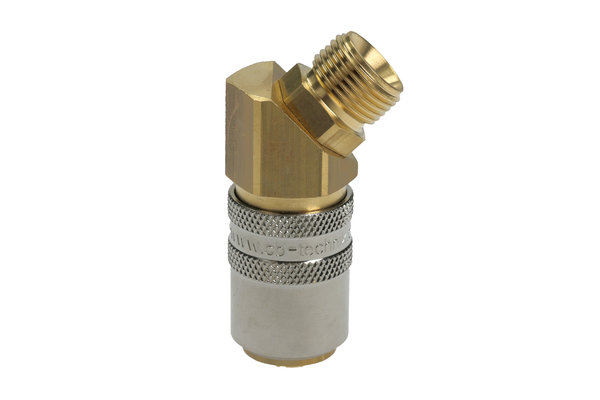

Messing Kupplung 45° DN06 mit Aussengewinde G1/4 ohne Absperrventil
Betriebstemperatur: Wasser -15°C bis +160°C; Öl -15°C bis +200°C
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage
Betriebsdruck (statisch): 15 bar
Bei Dauerbetrieb über 160°C sollte eine exakte Abklärung der nötigen Ausführung erfolgen. Sonderdichtringe auf Anfrage

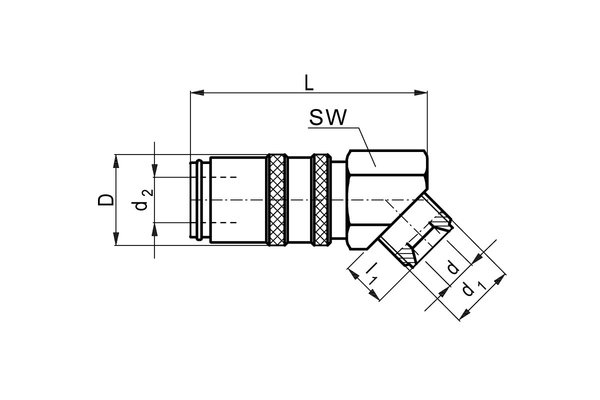

| Artikelnummer | d | D | L | I1 | d1 | d2 | SW | Stückpreis CHF |
|---|---|---|---|---|---|---|---|---|
| CB06M1102-14 | 6 | 18 | 47 | 11 | G1/4" | 9 | 17 | 14.40 |
| CB06M1102-38 | 6 | 18 | 47 | 11 | G3/8" | 9 | 17 | 14.40 |
| CB06M1102-1415 | 6 | 18 | 47 | 11 | M14x1.5 | 9 | 17 | 14.40 |
| CB09M1102-38 | 9 | 23.5 | 54 | 11 | G3/8" | 13 | 22 | 19.00 |
| CB09M1102-1615 | 9 | 23.5 | 54 | 12 | M16x1.5 | 13 | 22 | 17.70 |
| CB13M1102-12 | 13 | 32.5 | 80 | 16 | G1/2" | 19 | 30 | 45.25 |
| CB13M1102-34 | 13 | 32.5 | 81 | 17 | G3/4" | 19 | 30 | 52.80 |
| CB13M1102-2415 | 13 | 32.5 | 80 | 16 | M24x1.5 | 19 | 30 | 43.35 |
Werkstoffe
Anschlussstücke, Ventilkörper, Ventil: Messing 58 blankEntriegelungshülse: Messing 58 vernickelt
Kugeln: Edelstahl 1.4034
Federn, Sperring: Edelstahl 1.4310
Dichtung: FKM ( PTFE-beschichtet )
